中壓開關柜內部空間狹小、零件繁多、結構復雜，絕緣距離小，絕緣內部如氣泡間隙、雜質、尖刺等缺陷，在強電場作用下使得開關柜絕緣內部的電場分布不均勻，在缺陷部位的電場強度會增大，從而容易導致該部位發生未貫穿整個絕緣的放電，即局部放電。若其長期存在，則會在一定條件下造成絕緣裝置電場強度的破壞，最終造成開關柜內部絕緣擊穿。因此對開關柜進行局部放電監測是評估開關柜絕緣狀況的重要手段，也是發現設備潛伏性故障，實現故障預警，避免故障發生的有效措施之一。
我公司針對開關柜的局部放電故障類型研發生產中壓開關柜局部放電在線監測系統，該系統采用暫態地電波/超聲波聯合技術在線監測各種柜體局部放電狀態，記錄各種柜詳細歷史數據，對配電房電氣設備進行整體評估，提前預測故障發生，分析故障類型，并且根據故障嚴重程度做出相應等級的預警警報，提醒用戶及時維修，該產品廣泛運用于南方電網、國家電網環網柜及箱變?cè)O(shè)備中。

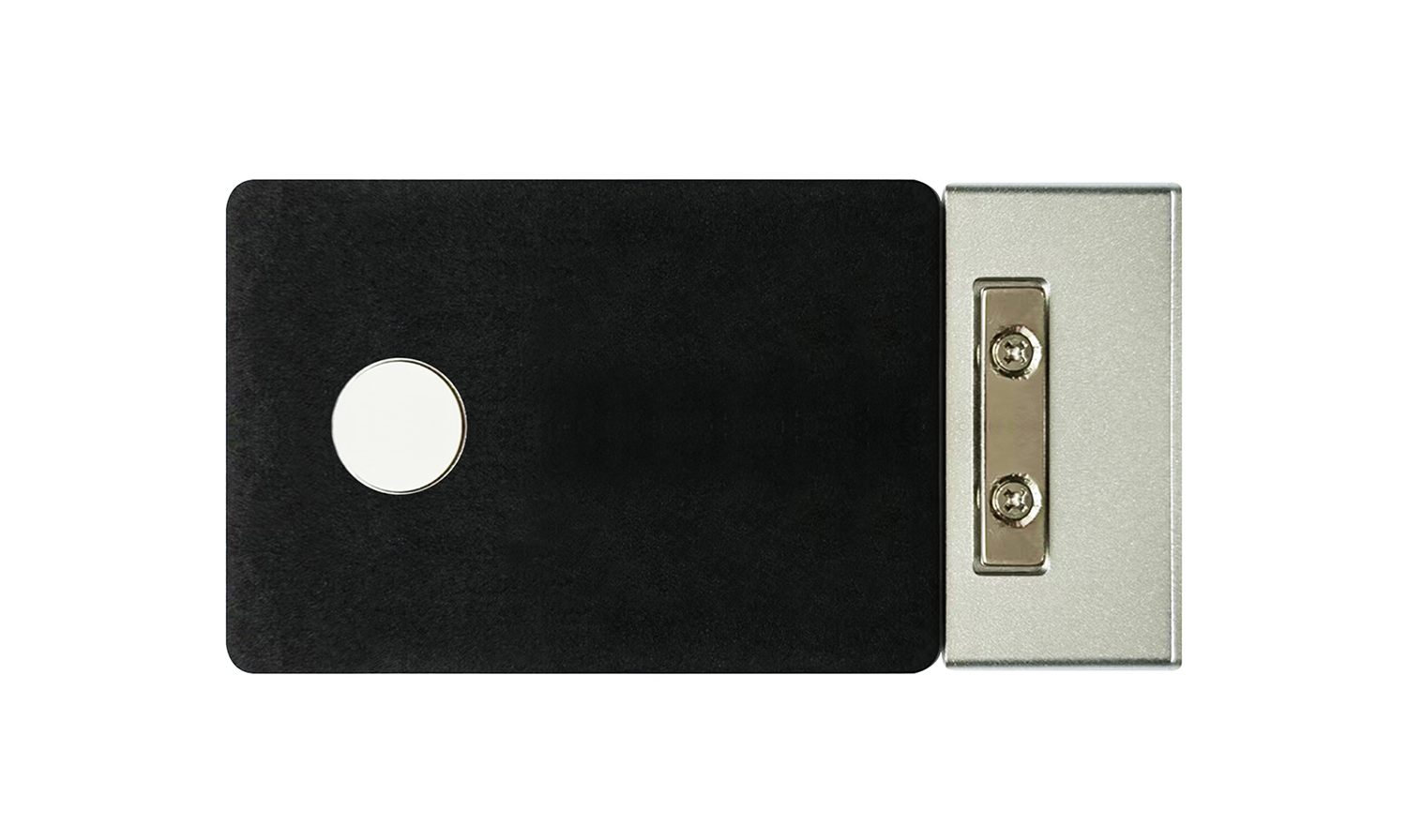

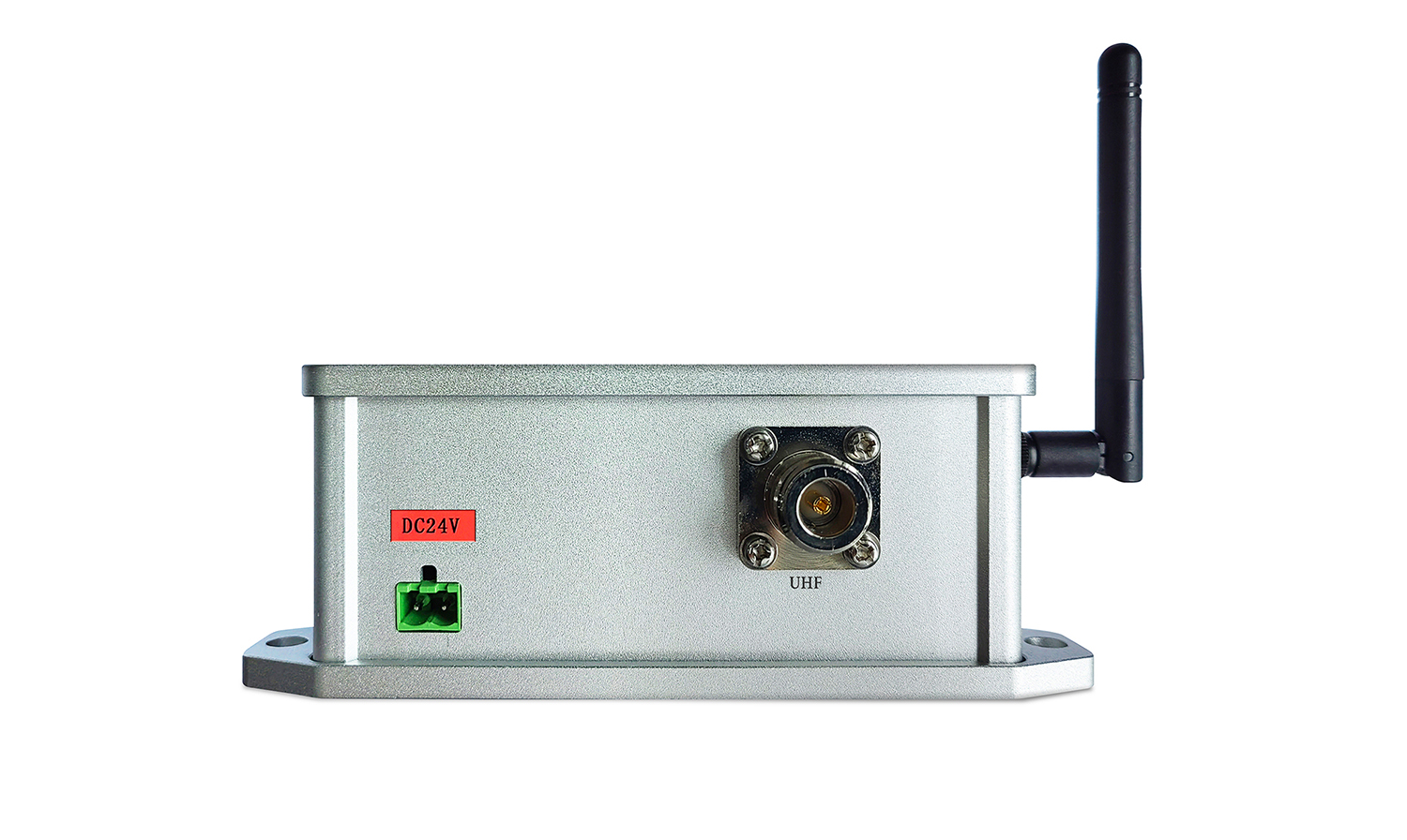

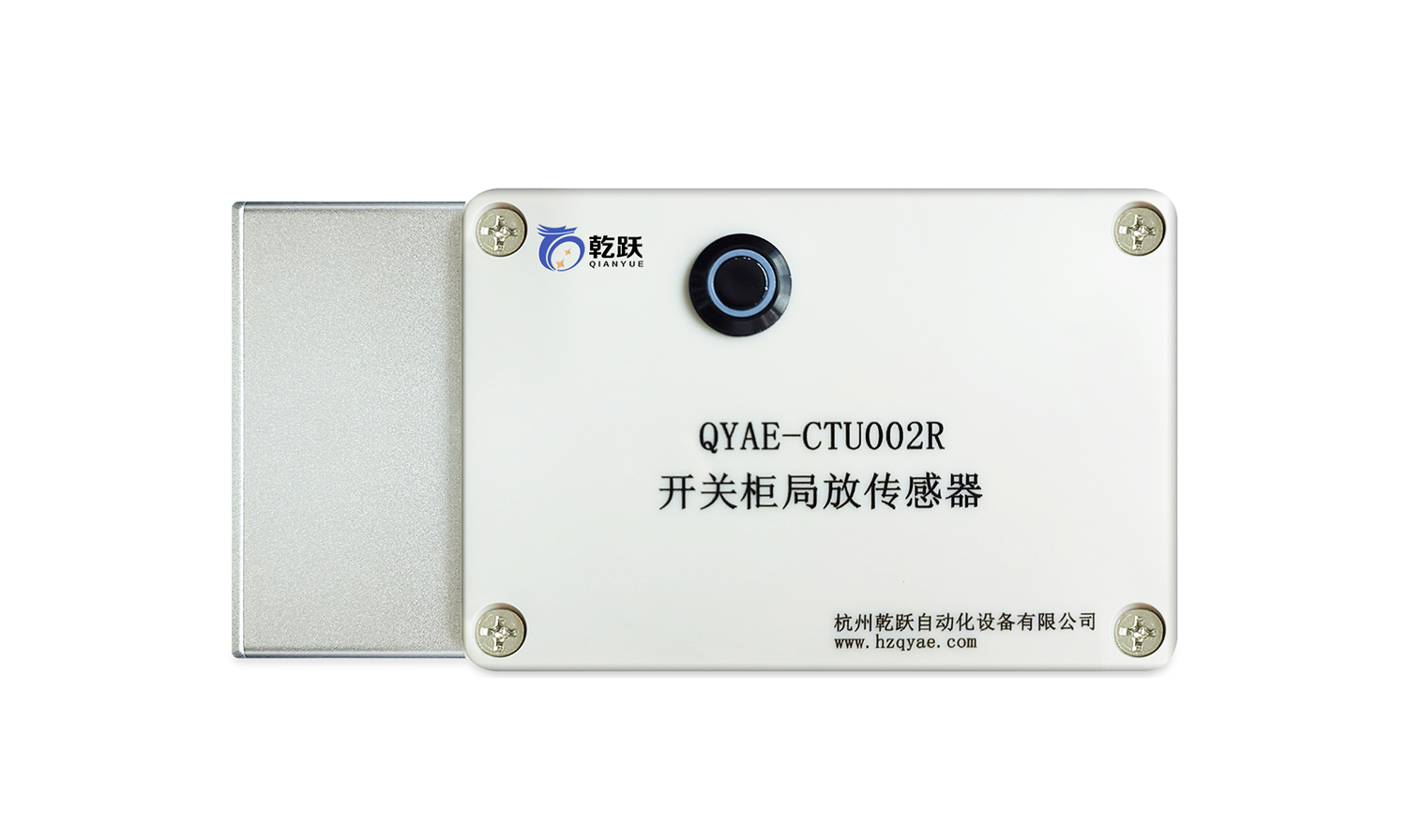

局部放電在線監測系統主要由配電開關柜局放采集裝置、開關柜局放傳感器、后臺服務器以及相應線纜附件組成。開關柜局放傳感器采用磁吸附式安裝在柜體表面，通過無線傳輸?shù)姆绞綄⒉杉木址判盘?hào)傳送給開關柜局放采集裝置，對模擬信號經過放大、模擬數字轉換后變成數據信號再通過RS485/光纖傳送至服務器。服務器對不同傳感器的信號分別進行不同分析、計算，并將這些通過計算獲得的放電信號數據寫入到數據庫中，經多次采集后，從數據庫提取數據進行譜圖分析和數據報表，并在后臺主機上顯示。
